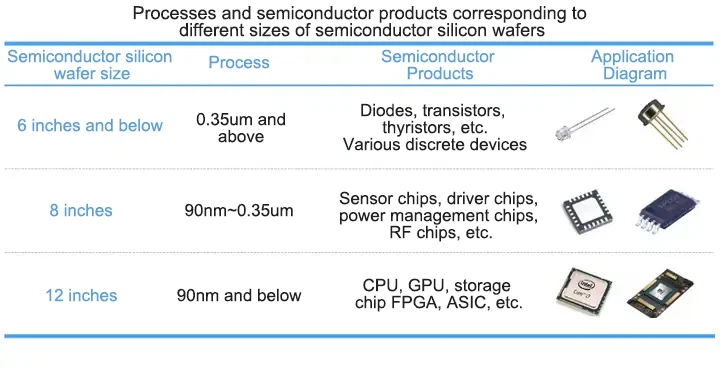

실리콘 웨이퍼는 전자 산업에서 가장 중요한 원자재 중 하나이며 주로 집적 회로, 커패시터, 다이오드 및 기타 부품을 제조하는 데 사용됩니다. 집적회로(Integrated Circuit)는 트랜지스터, 커패시터, 저항기 등 수많은 기본 부품으로 구성된 작은 회로로 컴퓨터, 통신 장비, 엔터테인먼트 장비 등 다양한 전자 장치에 사용할 수 있습니다. 반도체 실리콘 웨이퍼는 집적회로 제조에 사용되는 핵심 소재 중 하나이다. 반도체 실리콘 웨이퍼의 크기는 직경에 따라 2인치(50.8mm), 4인치(100mm), 6인치(150mm), 8인치(200mm), 12인치(300mm)로 구분된다. 다양한 반도체 제품에는 다양한 실리콘 웨이퍼 크기와 프로세스가 사용됩니다.
대형 실리콘 웨이퍼의 장점
단일 실리콘 웨이퍼에서 제조되는 칩의 수가 증가합니다. 웨이퍼가 클수록 가장자리에 폐기물이 적어 실리콘 웨이퍼의 활용률이 향상되고 비용이 절감됩니다. 300mm 실리콘 웨이퍼를 예로 들면, 동일한 공정에서 가용 면적이 200mm 실리콘 웨이퍼의 2배에 달해 최대 2.5배의 칩 수로 생산성 향상이 가능하다.
실리콘 웨이퍼의 전반적인 활용률이 향상됩니다. 둥근 실리콘 웨이퍼에 직사각형 실리콘 웨이퍼를 만들면 실리콘 웨이퍼 가장자리의 일부 영역을 사용할 수 없게 되고, 실리콘 웨이퍼 크기가 커지면 사용하지 않는 가장자리의 손실률이 줄어듭니다.
장비 능력 향상 : 기본 공정 흐름(박막 증착 → 리소그래피 → 에칭 → 세정) 및 기타 기본 개발 조건이 그대로 유지되는 조건에서 칩의 평균 생산 시간이 단축되고 장비 가동률이 향상되며, 회사의 생산 능력이 확장됩니다.
